凸輪轉子泵工作原理

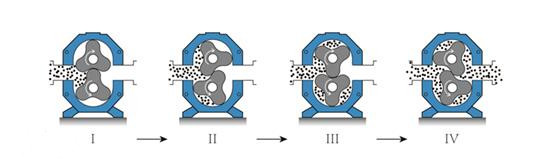

轉子泵又稱膠體泵，三葉泵，鞋底泵。兩同步反向轉動的轉子（齒數為2—4）在旋轉過程中于進口處產生吸力（真空度），從而吸入所要輸送的物料。轉子室被兩轉子分隔成幾個小空間，并按a→b→c→d的次序運轉。運轉到a時，只有Ⅰ室中充滿介質；到b時，B室中封閉了部分介質；到 C時，A室中也封閉了介質；到d時，A室與Ⅱ室相通，介質即被輸送至出料口。如此循環往復，介質（物料）即被地輸送出。

     此泵輸送工作由上部凸輪完成，下部凸輪起密封作用，以防回流。90°位置：輸送工作由下部凸輪完成。上部凸輪起密封作用，以防回流。倒流：通過更改驅動軸的方向即可使流動方向翻轉。

   這種非接觸式、回轉式的容積泵(隔膜泵)，是泵吸行業和廢水管理技術領域中一種不可或缺的產品?；剞D(zhuǎn)凸輪可以實現無脈動旋轉，不易受到外物和干式運轉的影響，并且其流速直接和旋轉速度成正比，因此轉子泵被使用在各種各樣的新型應用場合和工業部門中。
